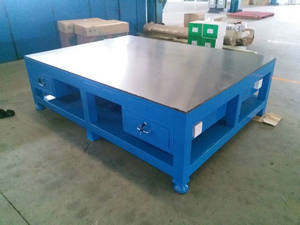

鑄鐵鉗工平臺繪制圖紙的過程中需要注意些什么呢
一.鑄鐵鉗工平臺相同尺寸的鍛造圓角、等角度的起模斜度、圖形上可不標注，只寫在技術前提中。鑄鐵平臺按結構分為筋板式和箱體式；按用途分為檢驗平板、劃線平板和壓砂平板；按準確度級別分為00、0、1、2、3級平板，
其中2級以上為檢驗平板，3級為劃線平板。
二.裝配鑄鐵鉗工平臺砂芯邊界線，假如和零件線或加工余量線、冷鐵等重合時，則可省去砂芯邊界線 。
三.鉗工平板加工余量的尺寸，假如頂面、內孔和底、側面數值相同，圖面上不標注尺寸，可填寫在圖紙背面的“樣子容貌工藝卡”中，也可寫在技術前提中
四.鑄鐵鉗工平臺所標注的各種工藝尺寸數據，不要蓋住產品（Product）圖上的數據，應利便工人操縱，
符合工廠的實際前提凡是能在某一視圖或剖視圖上表示清晰即可的工藝網站內容，不必在每個視圖上都反應出所有工藝符號，以免符號遍布圖紙、相互重疊。
總之，鑄鐵鉗工平臺的圖紙要設計的合理，根據客戶的要求進行合理的設計，包括面板的厚度，筋板，圍子的尺寸等，都要根據承重量、使用的情況進行合理的設計，為客戶節省成本。
